מָבוֹא
ממסרים הם מכשירי בקרה אלקטרוניים חיוניים ומכריעים בכּוֹחַבקרת מערכות ואוטומציה. יש כל כך הרבה סוגים של ממסרים, אבל שניים מהם שיש לדון כאן כוללים ממסרי מתח וממסרי זרם. לכל סוג של ממסר יש את הפונקציות שלו ואת תרחישי היישום שלו. מאמר זה יבצע השוואה וניתוח מפורטות במונחים של ההגדרה, הפונקציה, עקרון העבודה, הסיווג, היישום והיבטים אחרים של מתחממסריםוממסרים נוכחיים כדי לעזור לקוראים להבין ולבחור סוגים מתאימים של ממסרים.
הגדרה ותפקוד
ממסר מתח, כהתקן בקרה אלקטרוני, משיג בקרת מעגל והגנה בהתאם לניטור משתנה מתח במעגל. ממסרי מתח מצוידים בדרך כלל במערכת הבקרה (מה שנקרא מעגל קלט) ובמערכת המבוקרת (מה שנקרא מעגל פלט). בדרך כלל, הם משמשים כרכיבי התחלה להגנת מתח יתר או נעילת מתח נמוך בהתקני הגנת ממסר של גנרטורים, שנאים וקווי תמסורת.
הפונקציות העיקריות של ממסרי המתח כוללים ויסות אוטומטי, הגנת בטיחות ומעגלי המרה. כאשר המתח במעגל חורג או יורד מתחת לערך שנקבע, ממסר המתח יכול לנתק במהירות או לחבר את המעגל כדי להגן על המכשיר מפני נזק. בנוסף, ממסרי המתח יכולים להשיג את המטרה של מיתוג אוטומטי של המעגל בהתאם לשינוי במתח בתוך המעגל.
ממסר הזרם הוא מכשיר בקרה אלקטרוני חשוב נוסף השולט ומגן על המעגלים על ידי ניטור השינויים בזרם במעגל. לממסרי זרם יש גם שתי מערכות של בקרה ומבוקרת והם נמצאים בשימוש נפוץ מאוד במעגלי הגנת הממסר לעומס יתר וקצר של מנועים, שנאים וקווי תמסורת.
הפונקציות העיקריות של ממסר הזרם הן לזהות הן את הגדלים והן את השונות של אות הזרם, ולנתק את המעגל במקרה של זרם יתר או פחות מהערך שנקבע כדי למנוע עומס יתר או התחממות יתר של הציוד. חוץ מזה, ניתן להשתמש בממסרי זרם גם כדי לנטר את העומס הנוכחי של ציוד נוסף וכתוצאה מכך להגיע לציוד נוסף הפועל בצורה מיטבית או בניהול חיסכון באנרגיה הודות לבקרה אוטומטית.
עקרון עבודה

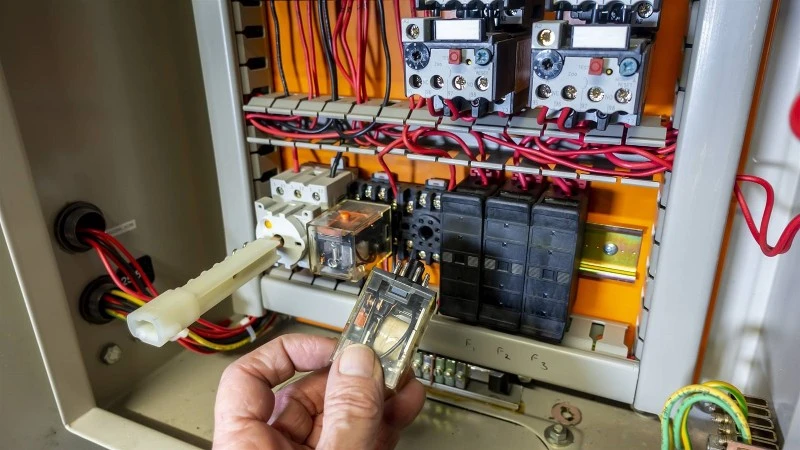

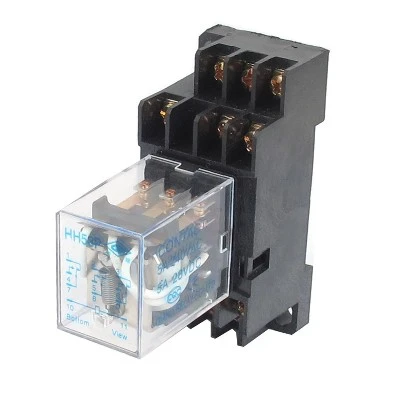

ממסר מתח
עקרון העבודה של ממסר מתח מבוסס על שינוי המתח במעגל כדי להפעיל את פעולת הממסר. כאשר המתח במעגל חורג או יורד מתחת לערך שנקבע, המערכת האלקטרומגנטית של ממסר המתח תייצר כוח אלקטרומגנטי מתאים, ובכך תשנה את מצב ההפעלה/כיבוי של המגעים. באופן ספציפי, כאשר המתח מגיע לערך שנקבע, ליבת הברזל תמשוך את הלשון, הממסר יפעל, המגעים ייסגרו או ייפתחו, ומעגל הבקרה יופעל ויכבה.
ניתן לחלק את ממסרי המתח לממסרי מתח יתר וממסרי מתח על סמך קלט וכמויות אופייניות. הראשון פועל כאשר ערך המתח עולה ומגיע לערך שנקבע, ואילו האחרון פועל כאשר ערך המתח יורד ומגיע לערך שנקבע.
ממסר נוכחי
עקרון העבודה של ממסר זרם מבוסס על שינוי הזרם במעגל כדי להפעיל את פעולת הממסר. כאשר הזרם במעגל חורג או יורד מתחת לערך שנקבע, המערכת האלקטרומגנטית של ממסר הזרם תייצר כוח אלקטרומגנטי מתאים, ובכך תשנה את מצב ההפעלה/כיבוי של המגעים. באופן ספציפי, כאשר הזרם מגיע או חורג מהערך שנקבע, הממסר יופעל, יסגור את המגע הדינמי וינתק את המגע הדינמי. כאשר הזרם יורד ל-0.8 פעמים מהערך שנקבע, הממסר חוזר, המגע הדינמי נפתח והמגע הדינמי נסגר.
ניתן לחלק את ממסרי הזרם לממסרי זרם אלקטרומגנטיים וממסרי זרם סטטי על פי סוגיהם המבניים; על פי שיטת ההתקנה, ניתן לחלק אותו לממסרי זרם מסילה וממסרי זרם קבועים; על פי הפעולה הנוכחית, ניתן לחלק אותו לממסרי זרם יתר וממסרי זרם תת.
סיווג ומאפיינים
מִיוּן
ממסרי מתח וממסרי זרם דומים במובנים מסוימים לגבי סיווג; עם זאת, יש להם גם את ההבדלים שלהם. הם מופיעים כצורות אלקטרומגנטיות וסטטיות עבור שניהם. לפי הסוג המבני קיים מבנה קבוע בולט, מבנה תוסף בולט, מבנה תוסף שיבוץ, מבנה מסילה וכו' אולם לפי סוגי פעולת מתח וזרם ניתן לחלק את ממסרי המתח לממסרי מתח יתר ונמוכים ממסרי מתח (תת-מתח), בעוד שניתן לחלק את ממסרי הזרם לממסרי זרם יתר וממסרי תת-זרם.
מְאַפיֵן
עם זאת, ממסרי מתח וממסרי זרם מציגים הבדלים לגבי כמה נקודות אופייניות. לממסרי מתח יש את היישומים העיקריים שלהם בתוך מעגלים קטנים יותר למטרת שליטה בעומסים בהספק נמוך, מיתוג אותות מתח נמוך וכו', בעוד שממסרי זרם מתאימים לעומסי זרם גבוהים, בקרת מנוע ויישומי זרם גבוה אחרים. בנוסף, ממסרי מתח מאמצים בדרך כלל חיבור מקביל ומתחברים לעומס במקביל במעגל, בעוד שממסרי זרם מאמצים את שיטת החיבור הסדרתי באופן כללי ומחוברים עם העומס בסדרה במעגל.
תרחישי יישום
ממסר מתח
ממסרי מתח משמשים בעיקר למצבים שבהם יש לעקוב ולבקר את שינויי המתח במעגלים. אם ניקח לדוגמא מערכת חשמל, בתוך התקני הגנת הממסר שלה עבור גנרטורים, שנאים וקווי תמסורת, ממסרי מתח יכולים לשמש כרכיבי התחלה להגנת מתח יתר או פונקציות נעילת מתח נמוך. בנוסף, ניתן להשתמש בממסרי מתח לבקרת עומסים בהספק נמוך, מיתוג אותות במתח נמוך וכו'.
ממסר נוכחי
כיום, ממסרים מוצאים יישומים נרחבים במצבים הדורשים תצפית ובקרה על שינויים בזרם דרך מעגלים. לדוגמה, במקרה של מעגלי הגנה על ממסר עומס יתר וקצר עבור מנועים חשמליים, שנאים וקווי תמסורת, ממסרי הזרם שומרים על המצב על ידי הפסקה מהירה של המעגל כדי למנוע עומס יתר, התחממות או כל מצב מסוכן אחר שעלול להיווצר. בציוד. יתרה מכך, ניתן לאמץ ממסרי זרם שכבר קיימים כדי לנטר את העומס הנוכחי של ציוד נוסף ועל ידי כך לממש בקרה אוטומטית במהלך הפעלה אופטימלית או ניהול אנרגיה.
לְסַכֵּם
לסיכום, ישנם הבדלים משמעותיים בין ממסרי מתח וממסרי זרם מבחינת הגדרה, תפקוד, עקרון עבודה, סיווג ותרחישי יישום. ממסרי מתח משמשים בעיקר לניטור ובקרה של שינויי מתח במעגלים, ומתאימים למעגלים קטנים יותר ולשיטות חיבור מקבילי; ממסרי זרם משמשים בעיקר לניטור ובקרה של שינויי זרם במעגלים, ומתאימים לעומסי זרם גבוהים ולחיבורים סדרתיים. ביישומים מעשיים, עלינו לבחור את סוג הממסר המתאים בהתבסס על צרכים ותרחישים ספציפיים כדי להבטיח פעולה יציבה ובטיחותהֲגָנָהשל המעגל.
